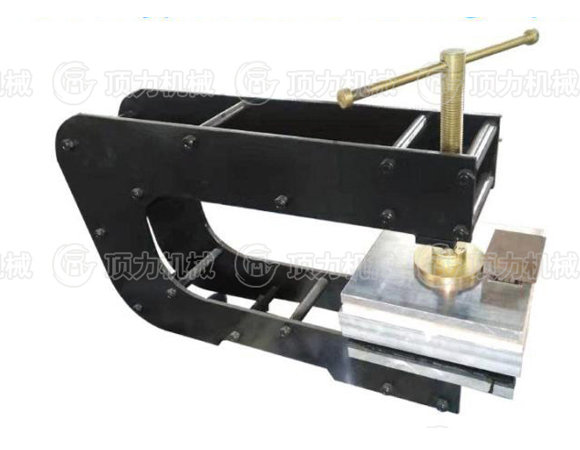

XBG-1型電熱式膠帶修補器

主要用途 M a in U sage

膠帶輸送機在運行過程中，由于物料的塊重、落差，以及設備故陌引起膠帶表面的點狀損壞或洞穿，而使芯層外露，漏料。必須及時修理，使 用本修補器，可在運瑜停機后進行膠帶表面的硫化修理。

技術參數(shù) Tech nica l Pa rame ters

XBG- 1 型電熱式膠帶 硫化機分高壓、低壓兩種。1 , XBG( 低壓）1, XBG

( 1) 硫化壓 力  0.5MPa

(2)    硫化溫度 145 ℃

(3)    額定功率 2KW

( 4) 可修補膠帶z大寬度 1 400 m m

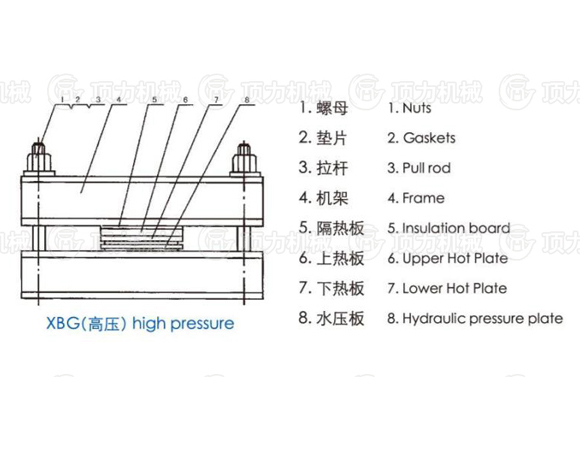

 結構示意圖

技術參數(shù)

使用方法

1.將修補機部件搬運至修理地點。

2.對損壞處作填生處理（可參見膠帶接頭硫化工藝中填膠部份，或在設備調試時，由本廠服務人員作出示范）。

3.將機架（下機架）放在皮帶下對準處理好的損壞部位，并將水壓板，下加熱板置千損壞部位正下方。

4.將上加熱板放在膠帶損壞部位正下方，空上隔熱板，然后放上上機架（注 XBG低壓， 其機架為—體）。

5.裝上螺桿，并擰緊。

6.用—次導線連接電源與電控箱，用二次導線分別連接上加熱與電控箱、下加熱板與電控箱，用測溫元件分別連接上加熱板與電控箱、下加熱板與電控箱，連接線時應注意與電控箱上標牌對應。

7.用高壓軟管連接水壓板與試壓泵，然后開啟電控箱（詳見XBG電控箱操作方法），并向水壓板中注水至硫化壓力。
